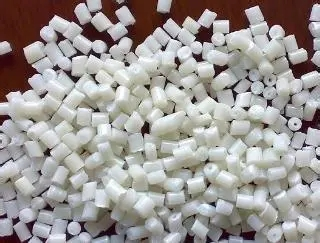

POM中文名為聚甲醛，俗稱賽鋼、塑鋼，是常見的工程塑料之一。

　　1.POM的有點

　　(1) POM具有良好的耐疲勞性和抗沖擊強度、適合制造塑膠齒輪類制品。

　　(2) 耐蠕變性好，與其他塑料相比，POM在較寬的溫度范圍內蠕變量小，可見來作密封零件。

　　(3) 耐磨性能好，且具有自潤滑性能。POM具有自潤滑性和低摩擦系數，該性能使它可用來作軸承、轉軸、塑膠齒輪、防磨條、軸套等。

　　(4) 耐熱性較好，且燃燒緩慢。在較高溫下長期使用力學性能變化不大，POM的工作溫度可在100℃以上。

　　(5) 吸水2率低。成型加工時，對水分的存在不敏感。

　　(6) 注塑流動性能較好。

　　2.POM的缺點

　　(1) 凝固速度快，制品容易產生鄒紋、熔接痕等表面缺陷。

　　(2) 收縮率大，較難控制制品的尺寸精度。

　　(3) 加工溫度范圍較窄，熱穩(wěn)定性差，即使在正常的加工溫度范圍內受熱稍長，也會發(fā)生聚合物分解。

　　(4) 材料性能稍脆。

　　3.密度

　　密度為1.41~1.43g/cm3

　　4.POM的表面處理

　　POM的表面處理很少處理。

　　5.鏈接方式

　　鏈接方式分為卡扣、螺絲、熱熔、超聲等。

　　6.使用范圍

　　常用于作軸承、塑膠齒輪、電器制品，凸輪、軸套等。

　　7.模具常用收縮率

　　模具常用收縮率為1.5%。

　　8.注塑模工藝條件

　　(1) 干燥處理：如果材料存儲在干燥環(huán)境中，通常不需要干燥處理。

　　(2) 熔化溫度：均聚物材料為190~230℃;共聚物材料為190~210℃。

　　(3) 模具溫度：80·~105℃。為了減小成型后收縮率可選用高一些的模具溫度。

　　(4) 注塑壓力：700~1200bar。

　　(5) 注塑速度：中等或偏高的注塑速度。
